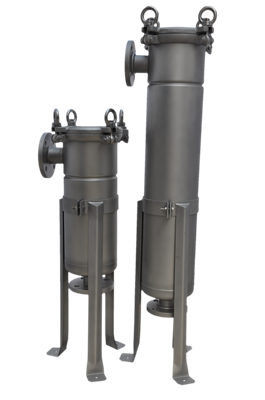

凹蓋單袋過濾器
發表時間：2018-06-17 14:04:52
凹蓋單袋過濾器采用側進底出型過濾方式，側入式結構可配合任意進料口連接方向。簡單的濾器結構使濾器清洗更容易。奕卿專利的可調節濾袋壓緊裝置使密封性能更好。采用螺栓緊固和精密鑄造的頂蓋設計，可以承受更高的壓力，并滿足ASME和CE標準。產品特色
•側入式進口及可卸開頂蓋，排除開啟時濾液溢出的情況
•蓋頂把手采用人體功率學設計、方便開啟
•環首螺栓設計方便可靠的開啟和關閉，無需專用工具
•濾器采用穩定的可調節支撐腿，安裝方便
•可提供滿足ASME / CE stamp 產品
•頂蓋可適應不同的開啟方式，靈活地根據現場環境來操作開啟方向和方式
•特殊的壓環設計360°壓緊濾袋，無旁漏
•高品質電解拋光的支撐網籃，充分地支撐濾袋，方便清洗、無毛刺、無損濾袋
技術特點
★材質：SUS304、SUS316L
★接口型式：螺紋或法蘭
★密封材料：丁晴/硅膠/氟膠/三元乙丙密封圈
★密封型式：O型密封圈
★適用濾袋：1號、2號、3號、4號
★設計壓力：10bar/120℃
★設計流量：6-40m³/h
★表面處理：噴砂或拋光
★采用吊環螺栓緊鎖結構
★可根據客戶要求定制
Shsan Side-in Single Bag Filter (Flat cover or Concave cover)
Our durable bag filter designs to give you the convenience in handling your filtration process, easy opening mechanism .It is suitable for general filtration requirement in all the industrial applications with liquid of low to medium viscosity.
TECHNICAL FEATURES
★material：SUS304、SUS316L
★interface type： thread or flange
★seal material：Buna, EPDM, Viton, PTFE,
★seal type：O type seal ring
★applicable bags：1#, 2#,3#,4# filter bag
★design pressure： 10bar/120℃
★design flow：6-40m³/h
★surface treatment： Sandblasting or polishing
★Swing eyebolt
★Can be customized
技術規格：
| 型號 | YQDS-A-20 | YQDS-A-40 |
| 濾袋尺寸 | 01# | 02# |
| 進出口 | BSP2" | BSP2" |
| 過濾面積 | 0.25 | 0.5 |
| 最高流量-水（㎡） | 20 | 40 |
| 最高操作壓力 | 10 | |
| 最高操作溫度（℃） | 120（配橡膠環）/160（配金屬環，壓槽） | |
| BSP1/4"排氣孔 | 1 | |
| 濾器材質 | SS304/SS316 | |
| 表面處理 | 玻璃珠噴砂 | |
| 安裝支腳高度可調整,可定制 | ||
Specification
| Type | YQDS-A-20 | YQDS-A-40 |
| Size | 01# | 02# |
| Standard Inlet/Outlet | BSP2" | BSP2" |
| Filter Area | 0.25 | 0.5 |
| Max Flow Rate-Water（㎡） | 20 | 40 |
| Max Operating Pressure （bar) | 10 | |
| Max Operating Temper ature（℃） | 120 | |
| BSP1/4’’ Vent hole | 1 | |
| Material of Construction | SS304/SS316 | |
|
Surface Finish |
Sandblasting or polishing | |
| Installation leg adjustment available . | ||
|
濾器型號 Vessel Type |
YQDS-A-20 |
YQDS-A-40 |
|
濾袋尺寸 Size |
Size 01 |
Size 02 |
|
過濾面積 Filter Area |
0.25㎡ |
0.50㎡ |
|
理論流量（取決于介質） Theoretical Flow Rate |
20m³/hour |
40m³/hour |
|
最大操作壓力 Maximum Operating Pressure |
10.0bar |
10.0bar |
|
最高操作溫度 Maximum Operating Temperature |
120 Deg C |
120 Deg C |
|
濾器材質 Material of Construction 筒體/接觸液體部分Cylinder, the part against liquid, 濾網 Restrainer Basket |
不銹鋼 304 或 不銹鋼 316L Type 304 or 316L stainless steel |
|
|
密封件材質 Seal Material |
丁晴橡膠、三元乙丙橡膠、氟橡膠、聚四氟乙烯 Buna, EPDM, Viton, PTFE, |
|
|
標準進出口 Standard Inlet/Outlet |
2” 法蘭 或 BSP 2” 索接 2” flange or BSP 2” socket |
|
|
表面處理 Surface Finish |
玻璃珠噴砂（標準型）Glass Bead Blasted (standard) |
|
|
濾器容積 Filter Volume |
15.5 litres |
27.0 litres |
|
單臺濾器重量 Housing Weight |
15kg (approx.) |
20kg (approx.) |
|
安裝高度 Installation Height |
98cm (approx.) |
181cm (approx.) |
|
安裝空間 Installation Space |
50cm x 50cm (approx.) |
50cm x 50cm (approx.) |
